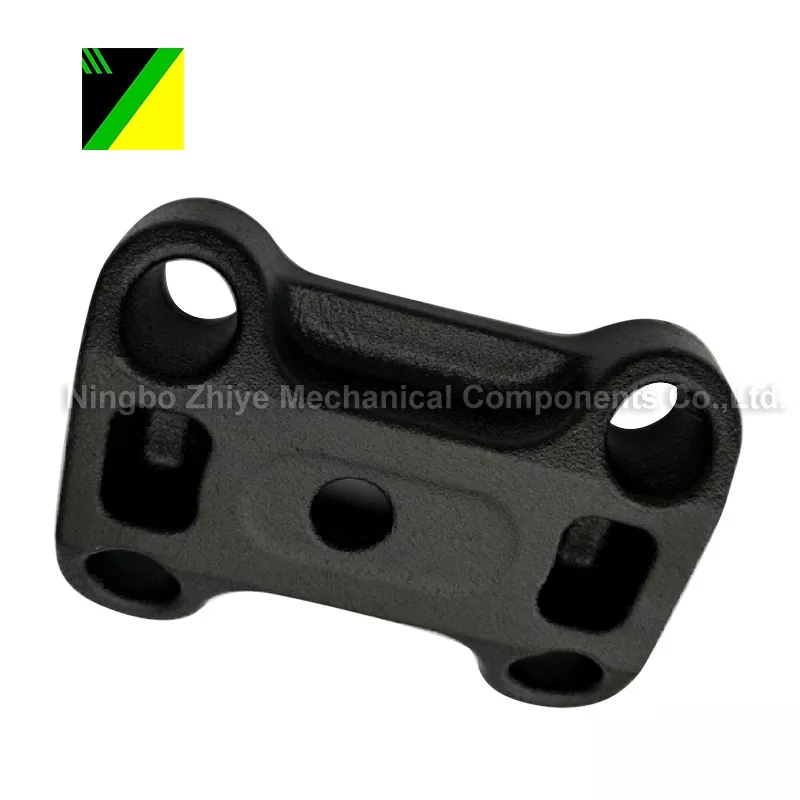

Пяна от сферографитен чугун

Дъно на плоча за отливане на модели

Материал: 70-50-05

Процес: Отливане на загубена пяна

Тегло бруто: 4.825 кг

Формоване с дунапрен

Област на приложение: Строителни машини

Повърхностна обработка: Течност против ръжда, черно прахово покритие

Продуктът изисква термична обработка

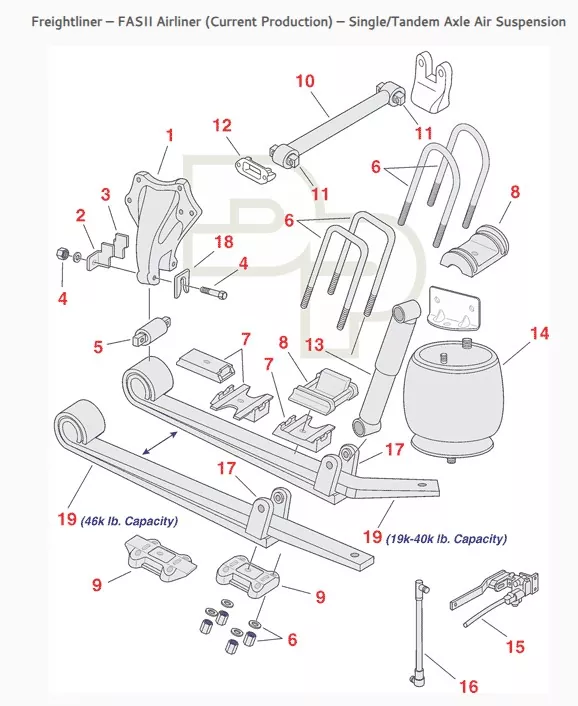

Конкретно място на приложение на продукта (вижте разглобен изглед 9):

(Система за окачване на товарен камион)

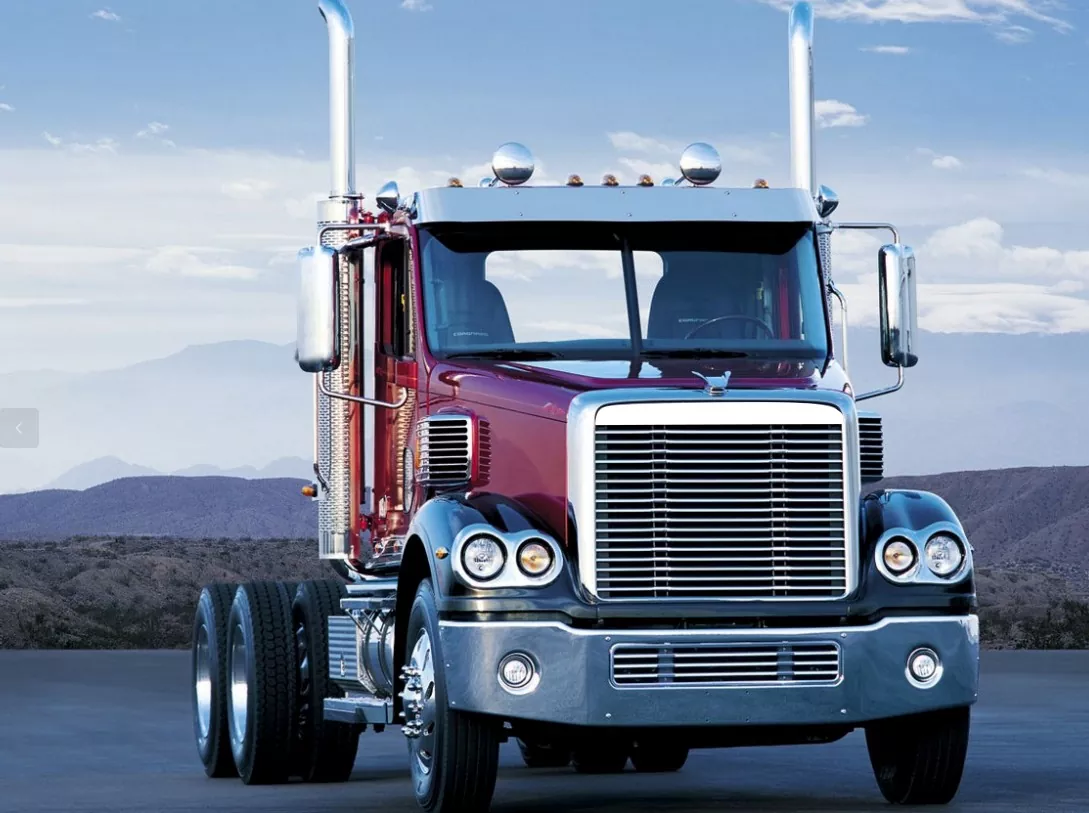

Приложение на продукта: Камиони

Приложенията на леене чрез изпаряване (известно още като леене в цяла форма или леене с пяна) включват:

I. Приложими леярски материали

Отливката с изгубена пяна има широка съвместимост с различни материали, покриваща почти всички метални отливки и е особено подходяща за следните материали:

1. Чугун

Това е най-широко използваният вид материал, включително сив чугун, сферографитен чугун и ковък чугун.

Предимства: Температурата на леене на чугуна (приблизително 1300-1450 ℃) е силно съвместима с температурата на изпаряване на модела на пяната (EPS, STMMA и др.), което позволява лесно отстраняване на продуктите от изпаряване и намаляване на дефекти като порьозност и шлакови включвания.  Освен това, частите от чугун често изискват сложни вътрешни кухини (като тела на клапани и тела на помпи), а способността за формиране на почти мрежова форма на процеса на леене с пяна при изгубена обработка намалява последващата обработка.

Типични продукти: Блокове на автомобилни двигатели, цилиндрови глави, изпускателни колектори, легла за машинни инструменти и тръбни клапани.

2. Категория отлята стомана

Подходящ за средно и ниско въглеродна стомана и отливки от ниско легирана стомана; за високовъглеродна и високолегирана стомана е необходим внимателен контрол на процеса.

Забележки: Леенето на стомана включва високи температури на изливане (приблизително 1500-1650 ℃), което лесно може да доведе до прекомерно термично разлагане на пяната и генериране на голямо количество сажди.  Следователно е необходимо да се оптимизира пропускливостта на покритието и литниковата система (като използване на екстракция с отрицателно налягане), за да се избегнат дефекти при обогатяване на въглерод.

Типични продукти: Противотежести за строителни машини, фланци за вятърна енергия, износоустойчиви части за минни машини.

II. Приложими леярски конструкции и размери

1. Приложими леярски конструкции

Сложни отливки с вътрешна кухина/канал: Не са необходими пясъчни сърцевини (за разлика от традиционните пясъчни отливки, които изискват отстраняване на сърцевината) и отливката може да бъде оформена директно с помощта на модел от пяна, като например цилиндрови блокове на двигателя със сложни маслени канали, тела на клапани с множество кухини и тръбни фитинги с неправилна форма.

Отливки с неправилна/асиметрична структура: Традиционното пясъчно леене е предразположено към разместване на матрицата и пламване поради разделителните линии. Отливката с изгубена пяна няма разделителни линии, което гарантира точност на формата, като главините на вятърните турбини и корпусите на задните оси на автомобилите.

Основно малки и средни части: Обикновено тежащи 0,1-50 kg (напр. крайни капачки на мотори, части на клапани), с точност на размерите, достигаща степени CT7-CT9 и грапавост на повърхността Ra6,3-12,5 μm, намалявайки последващата обработка (допускът за обработка може да бъде намален до 1-3 mm, в сравнение с 3-5 mm за традиционно пясъчно леене).

Адаптивност към големи части: Възможност за производство на големи части с тегло 100-500 кг (напр. легла за машинни инструменти, основи за инженерни машини), но изисква по-големи пясъчни кутии, по-силни системи с отрицателно налягане и по-стабилни процеси на формоване на пяна (за избягване на деформация на пяна); много големите части (>500 kg) са по-рядко срещани поради трудността на сглобяването на пяната и трудността при изчерпване на продуктите от изпаряване по време на изливане.

III. Основни индустрии на приложение

Въз основа на материалната и структурната пригодност, спомената по-горе, основните индустрии на приложение за отливане с пяна под формата на пяна включват:

Автомобилна промишленост и производство на части

Това представлява най-голямата част (приблизително 40%-50%), като основно се произвеждат двигателни блокове, цилиндрови глави, изпускателни колектори, корпуси на скоростни кутии, корпуси на задния мост, спирачни барабани и др. Той е особено подходящ за сложни части, изработени от сферографитен чугун и алуминиеви сплави, отговаряйки на изискванията за леки и високопрецизни автомобилни компоненти.

Производство на строителни машини

Това включва производството на противотежести, релсови плочи, тела на хидравлични клапани, тела на помпи и др., предимно от чугун или нисколегирана стомана.  Тези части често имат сложни вътрешни кухини, а отливането на пяна с изгубена форма опростява производствения процес (не са необходими пясъчни сърцевини), намалявайки разходите.

Обща машиностроителна промишленост

Това включва легла за машинни инструменти, фитинги за помпа и клапани, компресорни части и т.н., изискващи гарантирана здравина на отливка и уплътняване. Характеристиката без пясъчна сърцевина на отливката с изгубена пяна намалява дефектите като пори и пясъчни включвания, причинени от пясъчни сърцевини.

Железопътен транзит и вятърна енергия

Това включва производството на части за талиги за високоскоростни влакове/метро (алуминиева сплав или лята стомана) и главини на вятърни турбини (сферичен чугун). Те изискват големи размери, високо прецизни отливки със стабилни механични свойства. Отливането с изгубена пяна може да подобри плътността на отливката чрез контрол на отрицателното налягане.

Защо да изберете нас?

● С нашето обслужване на едно гише нашата компания може да интегрира процеси на леене, машинна обработка и повърхностна обработка, като елиминира фрагментацията на веригата за доставки.

● Гъвкаво планиране на производството за спешни поръчки

● Нашият професионален технически екип може да се справи и да осигури сложни отливки.

● Доставчик, който дава приоритет на качеството, доставяйки висококачествени продукти.

Въпроси и отговори:

Въпрос: Как мога да получа оферта от вашата фабрика?

О: За да ви предоставим точна оферта, ние изискваме 3D CAD солиден модел на вашия дизайн.

Въпрос: Какви формати на чертежите могат да бъдат приети?

О: Ние приемаме следните файлови формати:

- Родни SolidWorks (.sldprt) или ProE (.prt) файлове

- Solid 3D CAD модели, експортирани във формати IGES (.igs), STEP (.stp) или Parasolid (x_t).

Като доставяме висококачествен 3D CAD модел, ние можем да предложим специфични цени.

В: Можете ли да произвеждате продукти въз основа на проби?

О: Да, можем да разработим проби, като изследваме и използваме действителните проби, предоставени от клиентите.

В: Тествате ли всички стоки преди доставка?

A: Абсолютно! Всички продукти са 100% проверени преди изпращане, за да сте сигурни, че получавате надеждни части.

В: Мога ли да проверя продуктите преди доставката?

О: Да. Можете да посетите нашата фабрика сами или да помолите ваш колега да дойде, или да поверите на компания за проверка на трета страна да извърши проверката преди доставката.
